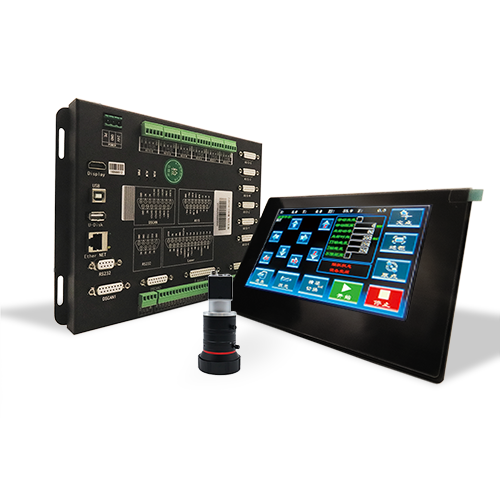

Galvo Precision Visual Lazerinio graviravimo (pjovimo) sujungimo sistema

Modelis: ZJS713-130

● Efektyvus vizualinis atpažinimas ir tikslus padėties nustatymas

● Itin didelis tikslumas ir greitas apdorojimas (5–10 kartų greičiau nei tradicinis pjovimas)

● Galvanometro savikontrolė ir protinga korekcija

● Stabilus rėmo dizainas ir tikslus rėmo judėjimas

● Didelės spartos galvanometro sistema

● Tikslus galvanometro reguliavimas

● Visapusiškas pritaikymas pramonės poreikiams

1. Kelių šablonų identifikavimas: palaiko kelių šablonų identifikavimą ir palaiko iki 100 skirtingų šablonų vienu metu

2. Pralaužkite tradicinės įrangos apribojimus: Žymėjimas ir pjovimas viename.

3. Suderinamumas su keliais lazeriais: palaiko RF lazerius, CO2 stiklo vamzdelius, pluoštinius lazerius ir kt.

4. Pažangi funkcija: sumažinkite rankinį įsikišimą, pagerinkite gamybos tęstinumą.

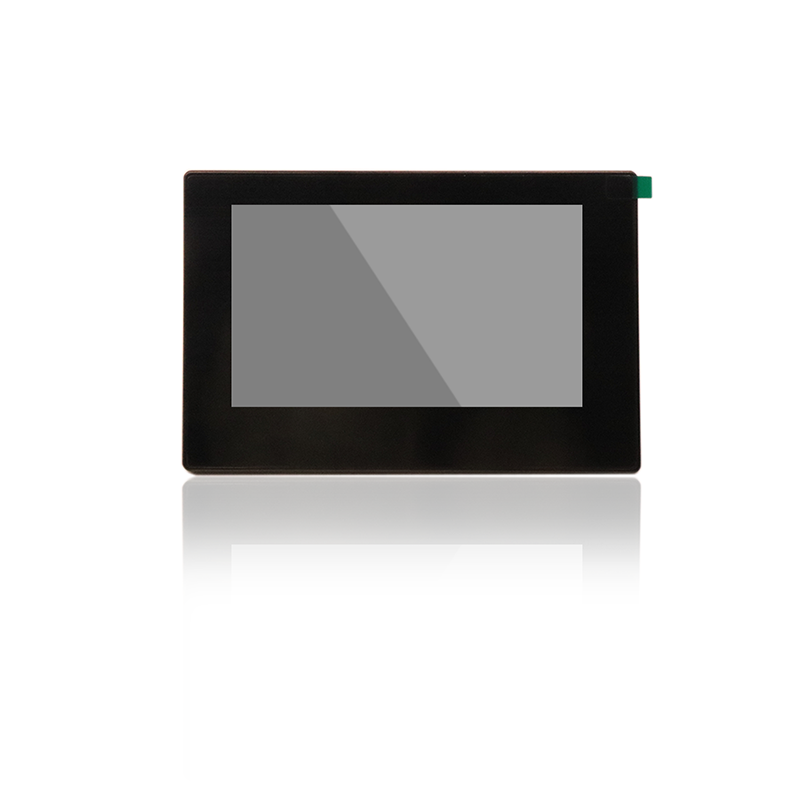

5.Septynių colių jutiklinis ekranas: intuityvi valdymo sąsaja, grafikos importavimas, parametrų reguliavimas užbaigiamas vienu paspaudimu, sumažinant mokymosi išlaidas.

6. Plačiai naudojamas: drabužiai / audinys / tekstilė, oda, batai, stiklas, nerūdijantis plienas, 3C, elektroniniai priedai, vario plėvelė ir kitos pramonės šakos.

Produkto ypatybės ir taikymas

Pagrindinės funkcijos:

●Sistema palaiko didelio formato judesinį susiuvimą, leidžiantį sklandžiai ir labai tiksliai apdoroti. Automatiškai dalijant, perkeliant ir sujungiant apdorojimo sritis

● Suteikia itin aiškų matymą ir itin tikslų kontūrų ištraukimą sudėtingiems projektams.

● Palaiko vizualinį kontūro ištraukimą, šablonų išlygiavimą ir automatinį kelio generavimą.

● Užtikrina labai stabilų ir tikslų spindulio valdymą, kad būtų švarios briaunos.

● Apima tokias funkcijas kaip automatinis fokusavimas, galvanometro korekcija, darbo režimas neprisijungus ir nuolatinė gamyba su maitinimo integravimu.

Taikymo laukai:

● Audinio/tekstilės/audinio pjovimas

● Odos apdirbimas

● Amatų ir meno kūrinių graviravimas

● Stiklo graviravimas

● Plieninis tinklelis ir pjovimas trafaretu

● Mobiliojo telefono ekrano apsauga ir plėvelės apdorojimas

● Plonos plėvelės ir varinės folijos pjovimas

● Medžio ir akrilo graviravimas

● Raidžių ir žymėjimo programos

Produkto informacija

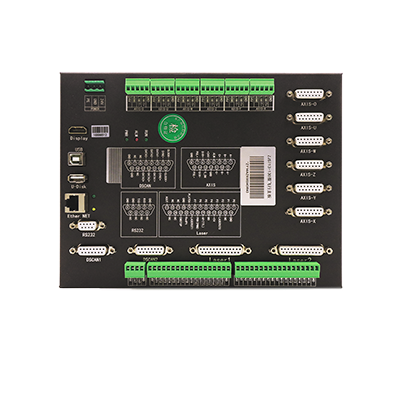

● Valdymo sistema: palaiko 3 ašių judesius su didelės spartos apdorojimo galimybėmis

● Suderinamumas su lazeriu: RF lazeris, CO₂ stiklo vamzdžių lazeris, pluošto lazeris

● Kamera: 1,3 MP pramoninė kamera

● Vizualinis tikslumas: subpikselių padėties nustatymas, galvanometro korekcija

● Išplėstinės funkcijos: kelių sluoksnių apdorojimas, šablono deformacijų suderinimas

● Tikslumas: 0,005 mm raiškos magnetinio tinklelio liniuotė + uždaro ciklo galvanometro valdymas

● Duomenų sąsaja: USB, Ethernet ir nuotolinė prieiga

● Išmaniosios funkcijos: automatinis fokusavimas, atnaujinimas praradus galią, automatinė regėjimo korekcija

● Automatika: palaiko automatinį tiekimą nuolatinės gamybos aplinkoje

● Mašinos rėmas: konstrukcija, kuri palaiko pagrindinius lazerinės sistemos komponentus, įskaitant judėjimo ašis.

● Mašinos rėmo X ir Y ašys: horizontalios ir vertikalios mašinos rėmo judėjimo ašys.

● Galvanometro sistema: sistema, naudojanti galvanometru valdomus veidrodžius tiksliai nukreipti lazerio spindulį.

● Galvanometro sistemos X ir Y ašys: Galvanometro veidrodžių ašys, nukreipiančios lazerio spindulį.

Produkto pranašumas

● Pramonė pirmiausia.

● Didelis tikslumas, greitas, 5–10 kartų didesnis nei tradicinis pjovimas.

● Galvanometras koreguoja automatiškai.

● Stiprus algoritmas

● Išskirtinė kokybė

● Daug praktinių duomenų
